APCUPS电源SURT15KUXI-CH和SURT20KUXI-CH使用手册/使用说明书

施耐德电气（APC）Smart-UPS RT 系列中的一款三进单出在线式高频不间断电源（UPS），专为中大型数据中心、工业控制、医疗设备及关键IT基础设施设计，提供高可靠性、高效率的电力保护解决方案。

核心参数与技术特性

• ‌功率规格‌：

• 额定容量：‌功率因数 PF=1

• 支持高负载持续运行，适用于服务器集群、存储系统等大功率设备供电

• ‌输入/输出性能‌：

• 输入电压范围宽：‌三相 380V ±25%‌，适应工业级电网波动环境

• 输出电压稳定：‌单相 220/230/240V ±1%‌，频率 50/60Hz ±0.1Hz，确保敏感负载稳定运行

• 输出波形为‌纯正弦波‌，THD < 3%，兼容各类精密电子设备

• ‌拓扑结构与切换性能‌：

• 采用‌双变换在线式架构‌，实现市电到电池的‌零毫秒切换‌，保障负载不间断运行

• 内置自动/手动静态旁路，支持故障时无缝切换，提升系统可用性与维护安全性

• ‌电池与备电配置‌：

• ‌无内置电池‌，需外接 ‌384V DC 电池组‌（由32节12V铅酸电池串联）

• 支持热插拔扩展，可搭配多组电池柜灵活延长后备时间

• 智能电池管理系统可实时监测电池健康状态，延长使用寿命

• ‌安装与部署方式‌：

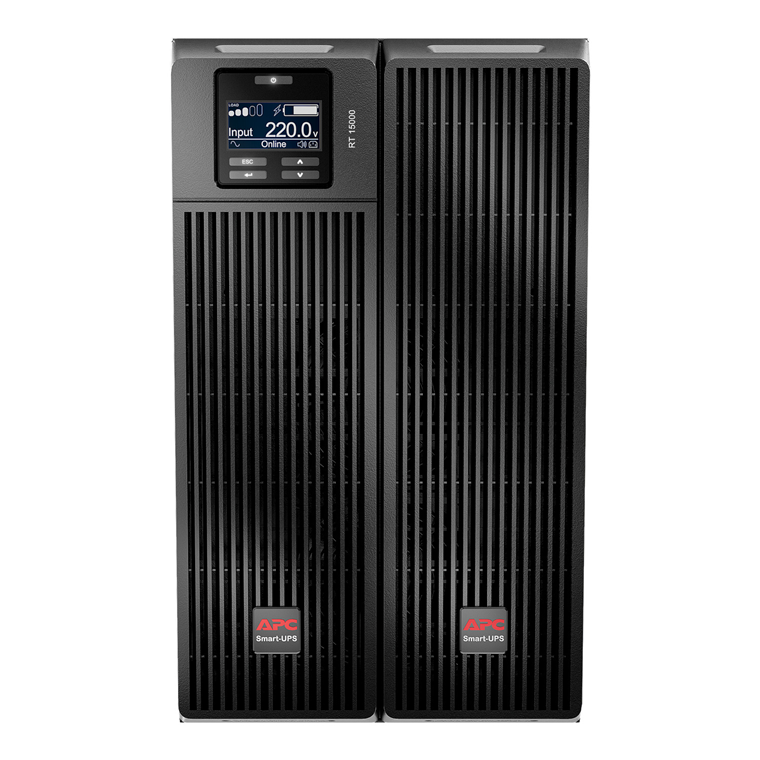

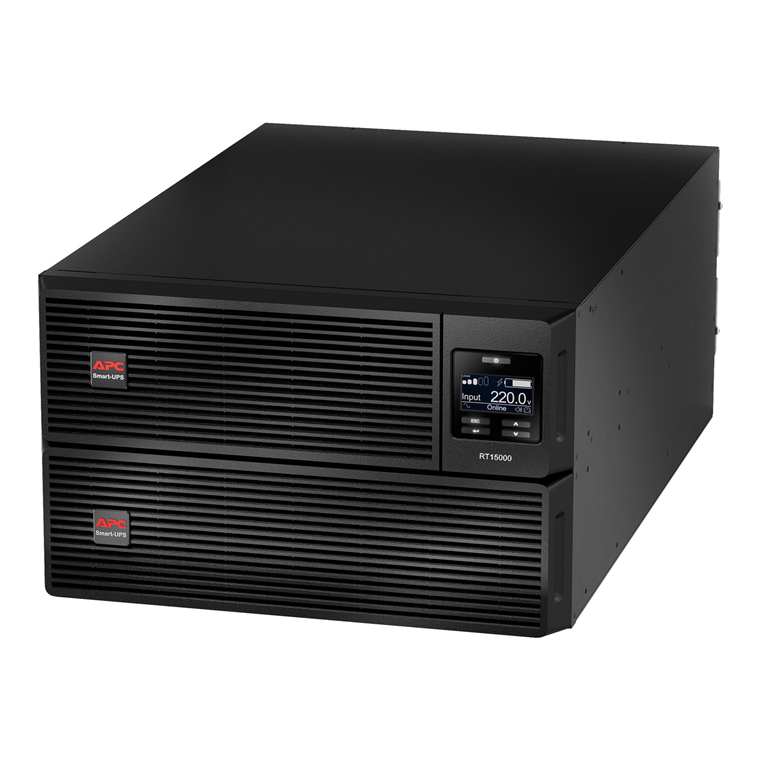

• 支持‌6U 机架式安装‌和‌塔式落地安装‌两种模式，适配19英寸标准机柜或独立空间部署

• 尺寸：‌660 mm（宽）× 483 mm（深）× 262 mm（高）‌，净重约 ‌57 kg‌（不含电池）

• 安装需确保机柜承重≥80kg，周围留有≥30cm通风空间，保障散热与安全

• ‌管理与通信功能‌：

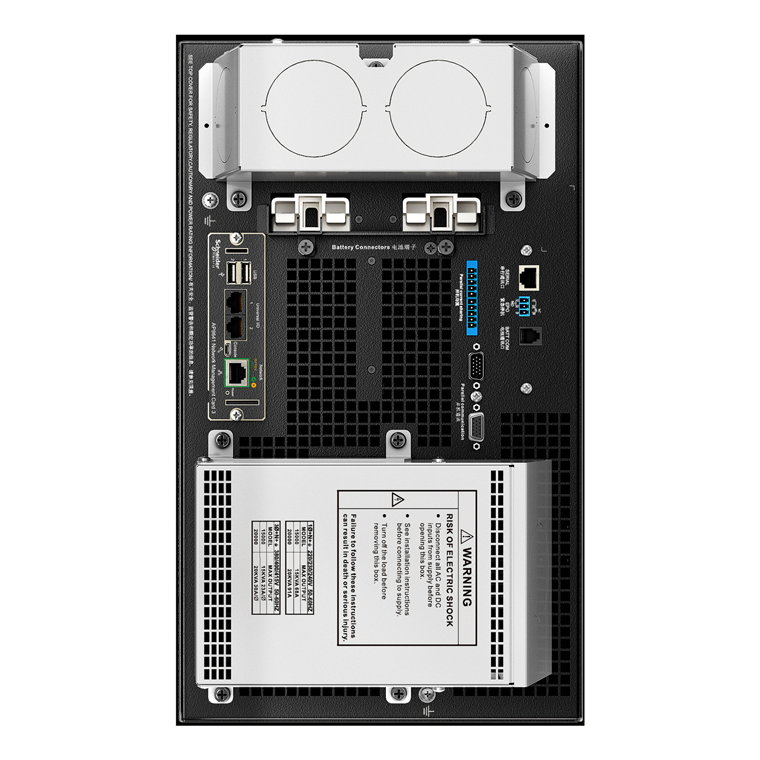

• 配备 ‌RS-232、USB、以太网接口‌ 及 SmartSlot 插槽，支持 APC PowerChute 软件实现安全关机

• 可选配网络管理卡，实现 SNMP、HTTP 远程监控，便于集成至EcoStruxure IT或第三方运维平台

• ‌适用场景‌：

• 中大型企业机房、云计算节点、电信基站、工业自动化生产线

• 医疗机构的生命支持系统、影像设备等对供电连续性要求极高的场景

•
