施耐德APCUPS电源Smart-ups指示灯标识代表什么意思？

施耐德APCUPS电源Smart-UPS系列 前面板指示灯简介

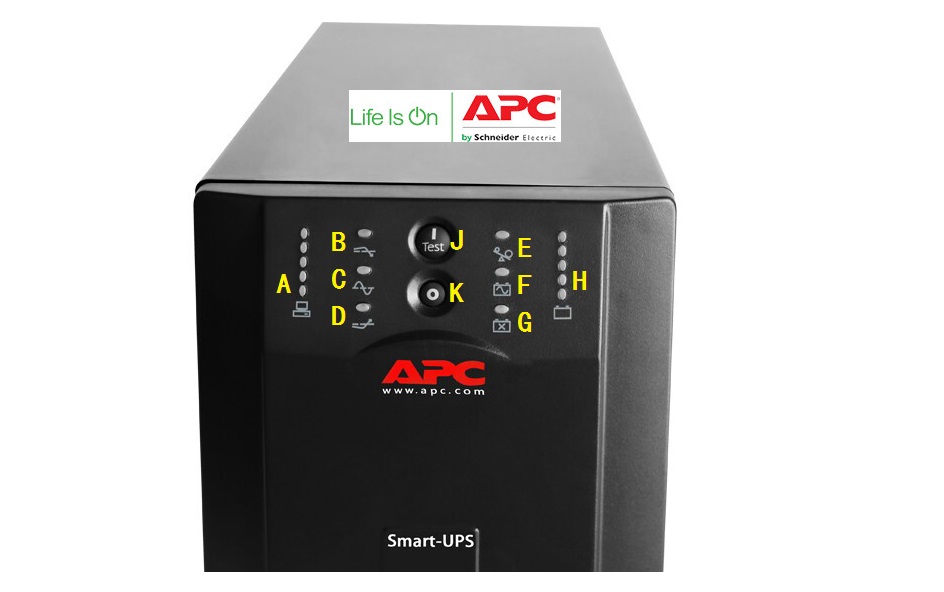

Smart-UPS系列UPS前面板:

在线- 当UPS向连接设备提供市电时，在线指示灯就会发亮，反之则不会。

电池供电-UPS正在将电池能量提供给所连接的设备。

旁路-旁路 LED灯亮起表示UPS处于旁路模式。市电电源在以旁路模式运

     行期间被直接送达连接的设备。旁路模式运行是内部UPS故障、过载或者

     用户通过附件或手动旁路开关启动的命令所产生的结果。在UPS处于旁路

     模式时不能使用电池运行。

过载-当发生过载情况时，UPS发出持续警报声且指示灯发亮。

故障-UPS 检测到内部故障。请参考本手册中的“故障检测”。

电池断开- 电池断开时，更换指示灯闪亮，且每两秒发出一声短的“哔”声。

人工自检-按住TEST按钮并保持几秒钟以启动自检

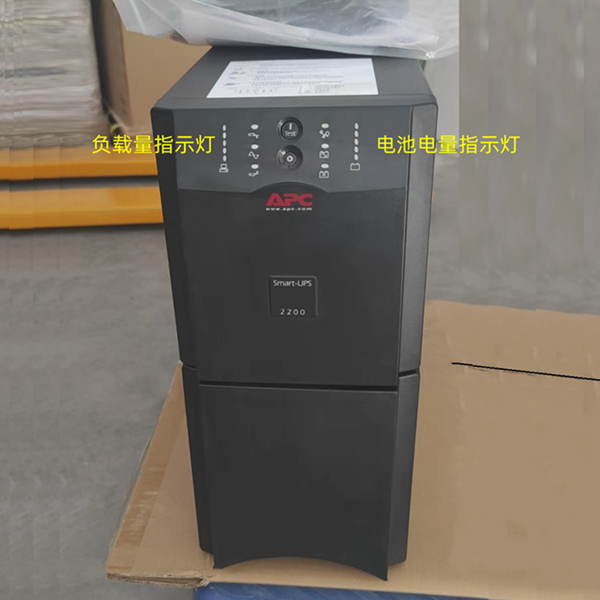

A、负载容量指示灯:这5个指示灯显示负载容量。从下向上依次是17%，34%，51%，68%，85%。例如，如果三个指示灯亮着,表示此时UPS连接―的负载为其容量的51%至68%。要彻底测试整个系统，以确保UPS不会过载。

B、在线状态指示灯:

UPS接通市电，向连接的设备提供电源,外部电压过高时施耐德UPS自动调节电压。

C.在线状态指示灯:

UPS接通市电，向施耐德UPS电源负载端连接的设备提供电源。

D、在线状态指示灯:

UPS接通市电，向连接的设备提供电源,外部电压过低时施耐德UPS自动调节电压。

E、过载指示灯:

当发生过载情况（即连接的设备超过UPS所定义的“负载”)时，UPS会发出持续警报声，此灯亮。

F、电池供电指示灯:

当市电失效时，UPS可以在一段时间内用其内部电池向连接的设备供电。用电池供电时，UPS每隔30秒钟发出一次警报（4声“嘟”声)。当UPS返回在线操作时，警报停止。

G、更换电池指示灯:

如果电池未能通过自检，UPS会发出短促的“嘟”声，持续1分钟，更换电池指示灯会同时亮。如果更换电池指示灯闪烁，表示电池的连接被断开了。UPS每隔5动时将重复警报一次。这时应检查电池组是否已正确连接。如果已正确连接，则在―对电池充电24小时后进行自检，以确定是否需要更换电池。如果电池通过自检，警报会停止。

H、电池充电指示灯/市电电压:

这5个指示灯显示UPS电池当前储电量占电池容量的百分比。从下向上依次是0%, 24%,48%,72%,96%。当5个灯全部亮时，表示电池已充满电。当电池容量减少时，灯百上而下逐个熄灭。当电池容量过低时，所有亮着的灯（对应于给定容量）都会闪烁，UPs不停发出“嘟嘟”声以宗警告。低电池告警的时间，可以用终端模式或通过 PowerChute软件来更改。按下并按住开机按钮，这5个指示灯将显示市电电压。从下向上依次是192V，210V，229V，248V，266V。

J:开机/自检按钮，长按3--5秒施耐德UPS电源进入自检模式。

K、关机按钮
