施耐德ups电源 SPM10K UPS 接线与开关机全流程

以下操作需由持证电工完成，全程遵守安全规范，断电接线、带电前必须验电。

一、安全前提与准备

断电验电：确保 UPS 输入市电、电池组均已断开，用验电笔确认无电再操作。

线缆规格：

输入 / 输出：SPM10K 机型建议≥6mm² 铜芯线，黄绿双色线为地线

电池：按电池组配置使用对应线径（通常≥10mm²），长度尽量缩短

环境检查：施耐德UPS 安装在通风干燥处，前后预留≥15cm 散热空间，无易燃易爆物品。

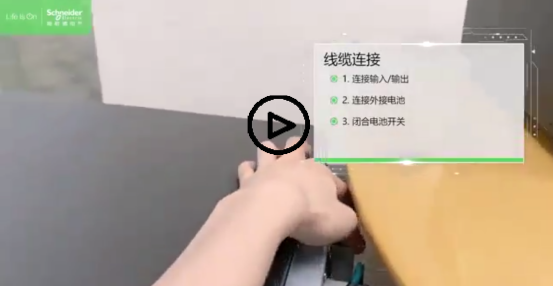

二、接线步骤（标准顺序：地线→电池→市电输入→负载输出）

1. 接地接线

将施耐德UPS 的保护地端子与配电柜的接地排可靠连接，黄绿双色线单独布线，严禁与零线混用。

2. 电池组接线（关键！严禁接反）

先确认电池组总电压为直流 240V（10K 机型标准），正负极标识清晰。

按施耐德UPS电源背面端子标识，先接电池负极，再接电池正极，接线后拧紧端子并做绝缘包裹。

合上电池组的直流断路器，检查 UPS 面板是否有电池电压显示，确认无接反报警。

3. 市电输入接线

将市电输入火线（L）、零线（N）接至 UPS 的 AC IN 端子，按标识紧固，确保无松动。

合上市电输入断路器，此时 UPS 会进入待机 / 旁路模式，面板点亮，显示市电输入电压。

4. 负载输出接线

将后端负载的火线、零线接至 UPS 的 AC OUT 端子，严禁过载，负载功率不超过 8kW（额定功率的 80%）。

三、开机操作（两种场景）

场景 1：市电 + 电池模式（日常开机）

确认接线无误，市电输入、电池断路器均已合上。

面板短按开机键，听到 “哔” 声后松手，施耐德UPS电源进入自检模式（面板图标闪烁）。

自检完成后，自动从旁路模式切换为在线模式，绿色运行灯常亮，输出电压稳定，负载开始受 UPS 保护。

场景 2：无市电冷启动（仅电池供电开机）

合上电池断路器，市电保持断开。

长按开机键约 2 秒，施耐德UPS由电池供电启动，进入在线模式，可临时为负载供电（仅限应急场景）。

四、关机操作（分场景执行）

场景 1：正常关机（保留市电，转为旁路模式）

先安全关闭后端所有负载设备，避免负载突然断电损坏。

短按面板关机键，听到 “哔” 声后松手，UPS电源退出在线模式，自动转为旁路供电。

此时负载仍由市电直供，但无施耐德UPS保护，如需完全断电，继续执行以下步骤。

场景 2：完全关机（断电停机，用于检修）

完成 “正常关机” 步骤，确认施耐德UPS电源已转为旁路模式。

断开市电输入断路器，再断开电池组断路器。

等待 3-5 分钟，待施耐德UPS电源内部电容放电完成，面板熄灭，风扇停止运转，即完成完全关机。

五、关键注意事项

⚠️ 严禁操作

严禁带电插拔电池端子，严禁电池正负极接反。

严禁在 UPS电源 在线运行时插拔输出负载，必须先转旁路或关机再操作。

严禁过载运行，负载长期超过 80% 额定功率会缩短 UPS 寿命。
