SYPM10K16H

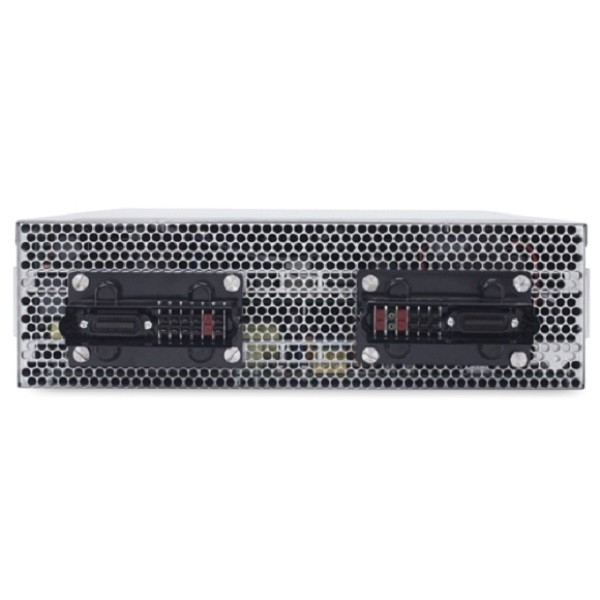

  • 用于 Symmetra PX160kW 和 Symmetra PX48kW 的 16 kW 高效电源模块。此电源模块与 SYPM10KH 模块向后兼容,如果安装在 PX80kW、PX40KW 或 PX20kW 一体机上,可通过自动检测来仅提供 10 kW 的电源保护。

  • 在线订购
输出
最大可配置功率(瓦)
16.0kW / 16.0kVA
输出电压注释可配置用于 380、400 或 415 V 3 相额定输出电压
满负载效率95.0 %
输出电压失真低于 2%
输出频率(与主频率同步)50/60 Hz +/- 3 Hz 用户可调 +/- 0.1
输出频率(不同步)50Hz +/- 0.1%,额定50Hz
负载高峰因素无限的
拓朴双转换联机
过载运行125% 时为 10 分钟,150% 时为 60 秒
输出电压 THD

0 到 100% 线性负载下小于 2%,100% 非线性

负载下小于 6%

输出电压容差

静态负载下为 +/-1%,100% 负载阶跃下为

 +/-5%

输入
输入频率40 - 70 Hz
工作电压范围340 - 477V
满负载效率95.0 %
输入总谐波失真少于5%的满负荷
最大耐受短路电流 (Icw)30.0kAmp
满负载下的输入功率因数0.99
物理参数
132mm, 13.2cm
483mm, 48.3cm
700mm, 70.0cm
净重28.5kg
毛重31.55kg
装运高度225mm, 22.5cm
装运宽度595mm, 59.5cm
装运深度700mm, 70.0cm
每个运输托盘上产品数量8.0
环境
工作温度0 - 40 °C
工作相对湿度0 - 95 %
操作高度0-999.9米
存储温度-15 - 40 °C
存储相对湿度0 - 95 %
存储高度0-4500米
在设备表面1米外可听到的噪音63.0dBA
在线热耗散2573.0BTU/hr
保护等级NEMA 1
相符性
管理机构认证

CE, EN 50091-1, EN 50091-3, FCC 15 部分 A 级,

 VFI-SS-111

标准质保1 年维修或更换服务


产品总览

关键特性
输出功率容量16.0kW / 16.0kVA
机架高度3U
输出连接(1) Hard Wire 5-wire (3PH + N + G) (备用电池)
额定输出电压230V, 400V 3PH
额定输入电压400V 3PH
输入端子类型Hard Wire 5-wire (3PH + N + G)
最大输入电流33.0A
输入功率因数校正通过使用更小的发电机和更少的布线,降低安装成本。
模块化设计通过可针对任何IT环境配置的开放式体系结构,提高适应能力。
